Воздухораспределитель потолочный ВР 241 для чистых помещений с боковым расположением круглого патрубка.



Область применения.

Воздухораспределители потолочные ВР, предназначены для организации воздухообмена в чистых помещениях лечебных учреждений предприятиях фармацевтической, электронной, пищевой и др. отраслях промышленности.

Конструкция.

Конструктивно воздухораспределитель сосотоит из двух герметично сопряженных корпусов -нижнего и верхнего. Верхний корпус воздухораспределителя изготавливается из оцинкованной стали с полиэстеровым покрытием в котором расположен подводящий торцевой патрубок круглого сечения. Нижний корпус - сварной с полимерным покрытием.

Исполнение.

Воздухораспределители изготавливаются с боковым или верхним подводом воздуха.

Воздухораспределительная решетка.

Воздухраспределительная решетка может быть выполнена в виде перфорированного листа или нерегулируемой турбулизирующей решетки. Крепление защитной или воздухораспределительной решетки осуществляется непосредственно к корпусу воздухораспределителя ВР или к рамке, прижимающий фильтр, что позволяет избежать разделки дополнительных отверстий в потолочных конструкциях.

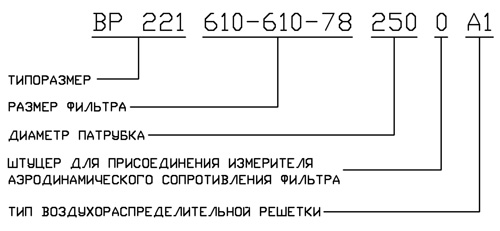

Обозначение воздухораспределителя.

Типоразмер
Размер фильтра (см. таблицу)
Диаметр патрубка ( см. таблицу)
Штуцер для присоединения измерителя аэродинамического сопротивления фильтра
  • 0 - без штуцера
  • 1 - штуцер с присоединением из запотолочного пространства
  • 2 - с датчиком - реле перепада давления
Тип воздухораспределительной решетки
  • А1 - защитная решетка из стального листа с круглой перфорацией с порошковым покрытием
  • А2 - защитная решетка из стального листа с квадратной перфорацией с порошковым покрытием
  • А3 - воздухораспределительная решетка
  • В1 - защитная решетка из нержавеющего листа с круглой перфорацией
  • В2 - защитная решетка из нержавеющего листа с квадратной перфорацией



Схема воздухораспределителя.



№ Наименование Размер устанавливаемого фильтра Произ-ть, м3/час Размеры, мм Масса, кг
L1 W1 L2 W2 H H1 D
Под HEPA фильтр с шириной профиля 78 мм
1 ВР 241 305-305-78 305-305-78 120 395 395 225 360 390 261 200 9
2 ВР 241 305-610-78 305-610-78 260 700 395 530 360 390 261 200 13
3 ВР 241 530-530-78 530-530-78 410 620 620 450 585 440 286 250 17
4 ВР 241 610-610-78 610-610-78 550 700 700 530 665 440 286 250 19
5 ВР 241 1130-530-78 1130-530-78 890 1220 620 1050 585 505 319 315 28
6 ВР 241 1220-610-78 1220-610-78 1120 1310 700 1140 665 505 319 315 31
Под HEPA фильтр с шириной профиля 150 мм
7 ВР 241 305-305-150 305-305-150 120 395 395 225 360 462 333 200 11
8 ВР 241 305-610-150 305-610-150 260 700 395 530 360 462 333 200 15
9 ВР 241 530-530-150 530-530-150 410 620 620 450 585 512 358 250 19
10 ВР 241 610-610-150 610-610-150 550 700 700 530 665 512 358 250 22
11 ВР 241 1130-530-150 1130-530-150 890 1220 620 1050 585 577 391 315 30
12 ВР 241 1220-610-150 1220-610-150 1120 1310 700 1140 665 577 391 315 34
Под HEPA фильтр с шириной профиля 300 мм
13 ВР 241 305-305-300 305-305-300 440 395 395 225 360 612 483 200 13
14 ВР 241 305-610-300 305-610-300 920 700 395 530 360 612 483 200 18
15 ВР 241 530-530-300 530-530-300 1440 620 620 450 585 662 508 250 23
16 ВР 241 610-610-300 610-610-300 1940 700 700 530 665 662 508 250 26
17 ВР 241 1130-530-300 1130-530-300 3170 1220 620 1050 585 727 541 315 37
18 ВР 241 1220-610-300 1220-610-300 3980 1310 700 1140 665 727 541 315 41



Производительность указана при скорости потока воздуха 0,45 м/с для фильтров глубиной 78 и 150 мм, 1,6 м/с для фильтров глубиной 300 мм.
