Воздухораспределители потолочные ВР 442 для чистых помещений с боковым расположением круглого патрубка c заслонкой и ручным приводом.



Область применения.

Воздухораспределители потолочные ВР, предназначены для организации воздухообмена в чистых помещениях лечебных учреждений предприятиях фармацевтической, электронной, пищевой и др. отраслях промышленности.

Конструкция.

Конструктивно воздухораспределитель сосотоит из двух герметично сопряженных корпусов -нижнего и верхнего. Верхний корпус воздухораспределителя изготавливается из оцинкованной стали с полиэстеровым покрытием в котором расположен подводящий торцевой патрубок круглого сечения. Нижний корпус - сварной с полимерным покрытием.

Исполнение.

Воздухораспределители изготавливаются с боковым или верхним подводом воздуха. В воздухораспределитель может быть вмонтирован отключающий герметичный клапан, позволяющий произвести щамену воздушного фильтра без остановки системы подачи воздуха. Регулировка положения герметичного клапана может осуществляться из чистой зоны помещения или электрическим приводом.

Воздухораспределительная решетка.

Воздухраспределительная решетка может быть выполнена в виде перфорированного листа или нерегулируемой турбулизирующей решетки.



Обозначение воздухораспределителя.

Типоразмер
Размер фильтра (см. таблицу)
Диаметр патрубка ( см. таблицу)
Подвес
  • 0 - без подвеса
  • 1 - с подвесом
Устройство для присоединения измерителя аэродинамического сопротивления фильтра
  • 0 - без устройства
  • 1 - присоединение из запотолочного пространства
  • 2 - присоединение со стороны чистого помещения
  • 3 - с датчиком - реле перепада давления на фильтр
Устройство для проверки герметичности посадки фильтра
  • 0 - без устройства (стандартное исполнение)
  • 1 - с устройством
Тип воздухораспределительной решетки
  • А1 - защитная решетка из стального листа с круглой перфорацией с порошковым покрытием
  • А2 - защитная решетка из стального листа с квадратной перфорацией с порошковым покрытием
  • А3 - воздухораспределительная решетка
  • В1 - защитная решетка из нержавеющего листа с круглой перфорацией
  • В2 - защитная решетка из нержавеющего листа с квадратной перфорацией
Конструкция заслонки для ВР 422, 442, 443
  • 0 - не герметичная заслонка
  • 1 - герметичная заслонка

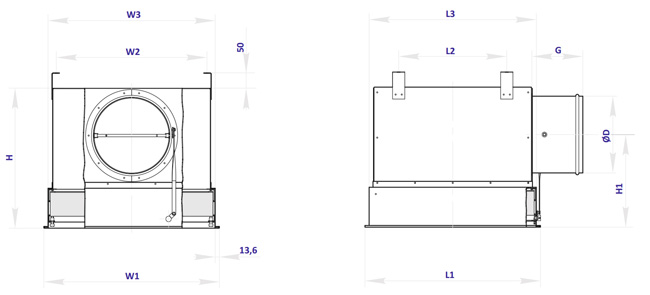

Схема воздухораспределителя.

№ Наименование Размеры устанавл-ого фильтра Произ-ть м3/час Размеры, мм Масса, кг
L1 W1 L2 W2 L3 W3 H H1 G D
Под HEPA фильтр с шириной профиля 78 мм
1 ВР 442 305-305-78 305-305-78 125 347 347 127 266 320 320 406 277 143 200 6,3
2 ВР 442 282-565-78 282-565-78 220 607 324 441 247 580 297 406 277 143 200 8,7
3 ВР 442 305-610-78 305-610-78 260 652 347 432 266 625 320 406 277 143 200 9,0
4 ВР 442 457-457-78 457-457-78 300 499 499 279 418 472 472 406 277 143 200 9,4
5 ВР 442 530-530-78 530-530-78 410 572 572 352 491 545 545 456 302 166 250 12,2
6 ВР 442 550-550-78 550-550-78 440 592 592 372 511 565 565 456 302 166 250 12,8
7 ВР 442 565-565-78 565-565-78 470 607 607 441 530 580 580 456 302 166 250 13,5
8 ВР 442 610-610-78 610-610-78 550 652 652 432 571 625 625 456 302 166 250 14,3
9 ВР 442 1130-530-78 1130-530-78 900 1172 572 952 491 1145 545 521 334 198 315 21,8
10 ВР 442 1150-550-78 1150-550-78 950 1192 592 972 511 1165 565 521 334 198 315 22,5
11 ВР 442 1220-610-78 1220-610-78 1120 1262 652 1042 571 1235 625 521 334 198 315 24,6



Производительность указана при скорости воздушного потока 0,45 м/с
