Фильтрующий блок промышленный, фильтр бокс FH.






Фильтрующий блок или фильтр бокс для вентиляционных каналов это стандартная модульная конструкция корпуса, сконструированная для установки всех видов фильтров таких как: карманных фильтров типа ВМ, ФВК, ФВМ, панельных фильтров ВП, ФВП, кассетных фильтров, ВГс, ФВКас, фильтров высокоэффективной очистки HEPA, ФВА, а также угольных фильтров ВГcarb, ВМcarb, ФВКcarb, для удаления неприятных запахов.
Фильтр блок, (блок фильтрации) может быть установлен как самостоятельно, так и в установленный кондиционер, имеющий модульную конструкцию или в разрез воздуховода круглого или прямоугольного сечения.

Область применения:

HVAC Аспирационные системы
"Чистые помещения"
Энергетика
Промышленная очистка воздуха. Аспирационные системы



Основные преимущества:

Модульное исполнение.

Фильтрующий блок совместим с типовым вентиляционным оборудованием и легко адаптируется к действующим системам.

Герметизация фильтра по торцевой поверхности рамки. Фиксация фильтра в фильтр боксе происходит специальным прижимом по торцевой поверхности фильтра (по специальному заказу). Система фиксации обеспечивает полную герметизацию фильтра в блоке.
Изготовлен из материалов с антикоррозийным покрытием. Блок фильтрации может быть использован в любых условиях эксплуатации.
Выбор стороны доступа и наличие инспекционной двери. Фильтровальный блок упрощает установку фильтра и техническое обслуживание.
Конструкция совместима с основными типами карманных, кассетных фильтров классов G3, G4, F5, F6, F7, F8, F9 и угольных фильтров. Блок фильтрации позволяет установить один фильтр или увеличить (расширить) до необходимого количества.





Фильтр бокс FH 100
грубой или тонкой очистки воздуха.

Используются типовые карманные фильтры марки ВМ, ФВК классов G3, G4, F5, F6, F7, F8, F9 или фильтры типа ВГ, ФВКом КОМПАКТ классов F5-F9.

Обозначение типового исполнения.

Марки воздушных фильтров для вентиляции применяемые в типовом исполнении:

ФВК-36-600-3-G4
ФВК-36-600-4-F7
ФВК-63-600-6-G4
ФВК-63-600-8-F7
ФВКом-63-292-F7компакт
ФВК-66-600-6-G4
ФВК-66-600-8-F7
ФВКом-66-292-F7компакт

Наверх



Фильтрующий блок , фильтр бокс FH 110
грубой или тонкой очистки воздуха.

Используются типовые панельные фильтры марок ВП, ФВП или кассетные фильтры марок, ВГ, ВГс, ФВКас классов очистки G3–F9.

Обозначение типового исполнения.

Марки воздушных фильтров для вентиляции применяемые в типовом исполнении:

ФВКас-36-48-G4
ФВКас-36-48-F5
ФВКас-36-48-F7
ФВКас-36-48-F8
ФВКас-66-48-G4
ФВКас-66-48-F5
ФВКас-66-48-F7
ФВКас-66-48-F8

Наверх



Фильтрующий блок , фильтр бокс FH 200
тонкой очистки воздуха.

В качестве очистки первой ступени используются типовые воздушные панельные фильтры марок ВП, ФВП, ФяП или кассетные ячейковые фильтры ВГ, ВГс, ФВКас, ФяГ, классов G3 и G4, а в качестве очистки фильтров второй ступени используются карманные фильтры классов F5, F6, F7, F8, F9, и фильтры типа компакт ФВКом классов F7, F8, F9.

Обозначение типового исполнения.

Марки воздушных фильтров для вентиляции применяемые в типовом исполнении:

1 ступень
2 ступень
ФВКас-36-48-G4
ФВК-36-600-4-F7
ФВКом-63-292-F9компакт
ФВКас-66-48-G4
ФВК-66-600-8-F7
ФВКом-66-292-F9компакт

Основные конструктивные характеристики промышленных вентиляционных фильтр блоков FH-100 и FH-200 для очистки приточного воздуха от пыли:

Типовой ряд
Кол-во стандартных фильтров в фильтрационном модуле
Ном-ая произ-ть куб.м в час
Внешние размеры блока в мм
Типоразмеры фильтров применяемых в блоке и их расположение
33 (287-287 мм)
36 (287-592 мм)
63 (592-287 мм)
66 (592-592 мм)
Ширина (W)
Высота (H)
Глубина (L)
1*0,5
1
1700
650
395
830
1*1
1
3400
650
700
830
1,5*1
1
1
5100
940
700
830
1,5*1,5
1
1
1
1
7650
940
1050
830
2*1
2
6800
1245
700
830
2*1,5
2
2
10200
1285
1090
830
2*2
4
13600
1285
1395
830
2,5*2
2
4
17000
1575
1395
830
2,5*2,5
1
2
2
4
21250
1575
1745
830
3*2
6
20400
1880
1395
830
3*2,5
3
6
25500
1880
1745
830
3*3
9
30600
1880
2050
830

При заказе блока нужно указать следующее:

  • расположение зоны обслуживания - левая или правая дверь по ходу движения воздуха;
  • комплектацию блока манометром, при заказе данной опции;
  • комплектацию блока опорами - рамой или ножками высотой 100 мм., при заказе данной опции;
  • комплектацию блока переходами для присоединения его к воздуховодам, с указанием присоединительных размеров, при заказе данной опции.

Контактный телефон +7 (495) 504-31-57, электронная почта info@luxfilter.ru

Наверх



Фильтрующий блок , фильтр бокс FH 300
высокоэффективной очистки воздуха.

В качестве фильтров используются воздушные ячейковые HEPA фильтры высокоэффективноый очистки типа ФВА классов E11, H13, H14.

Обозначение типового исполнения.

Марки воздушных фильтров для вентиляции применяемые в типовом исполнении:

ФВА-E11-305-610-300
ФВА-H13-305-610-300
ФВА-H14-305-610-300
ФВА-E11-610-610-300
ФВА-H13-610-610-300
ФВА-H14-610-610-300



Монтаж (прижим) фильтра устройством типа "параллелограмм" по направлению уплотнителя гарантирует герметичность по воздуху.



Основные конструктивные характеристики промышленных вентиляционных фильтр блоков FH-300 для очистки приточного воздуха от мелкодисперсной пыли:

Типовой ряд
Кол-во стандартных фильтров в фильтрационном модуле
Ном-ая произ-ть куб. м в час
Внешние размеры блока в мм
Типоразмеры фильтров применяемых в блоке и их расположение
36 (305-610-300 мм)
66 (610-610-300 мм)
Ширина (W)
Высота (H)
Глубина (L)
1*0,5
1
1000
650
395
600
1*1
1
2000
650
700
600
2*1
2
4000
1245
700
600

При заказе блока нужно указать следующее:

  • расположение зоны обслуживания - левая или правая дверь по ходу движения воздуха;
  • комплектацию блока манометром, при заказе данной опции;
  • комплектацию блока опорами - рамой или ножками высотой 100 мм., при заказе данной опции;
  • комплектацию блока переходами для присоединения его к воздуховодам, с указанием присоединительных размеров, при заказе данной опции.

Контактный телефон +7 (495) 504-31-57, электронная почта info@luxfilter.ru

Наверх



Фильтрующий блок , фильтр бокс FH 400
комбинированной очистки воздуха.

В качестве фильтров 1 ступени используются ячейковые панельные фильтры ФВП, ВП, ФяП или кассетные воздушные фильтры ФВКкас, ВГс, ФяГ. В качестве фильтров 2 ступени используются воздушные карманные ячейковые фильтры ФВК, ВМ, ФяК или фильтры типа компакт ФВКом, ВГкомп, ФяС-К. В качестве фильтров 3 ступени используются угольные фильтры типа компакт ФВКcarb, ВГcarb, ВМcarb, ФяС-С-К.

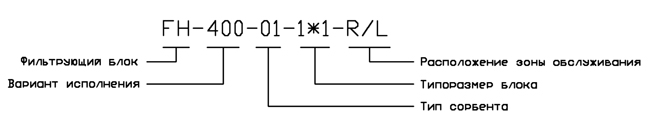

Обозначение типового исполнения.

Марки воздушных фильтров для вентиляции применяемые в типовом исполнении:

1 ступень
2 ступень
3 ступень
ФВКас-36-48-G4
ФВКом-63-292-F7компакт
ФВКомcarb-63-292
ФВКас-66-48-G4
ФВКом-66-292-F7компакт
ФВКомcarb-66-292



Основные конструктивные характеристики промышленных вентиляционных фильтр блоков FH-400 для очистки приточного воздуха от мелкодисперсной пыли и запахов:

Типовой ряд
Кол-во стандартных фильтров в фильтрационном модуле
Ном-ая произ-ть куб.м в час
Внешние размеры в мм.:
Объем сорбента, кг.
Типоразмеры фильтров применяемых в блоке и их расположение
63 (592-287 мм)
66 (592-592 мм)
Ширина (W)
Высота (H)
Глубина (L)
1*0,5
1
1700
650
395
830
5
1*1
1
3400
650
700
830
10
2*1
2
6800
1245
700
830
20
2*2
4
13600
1285
1395
830
40
3*2
6
20400
1880
1395
830
60
3*3
9
30600
1880
2050
830
90

При заказе блока нужно указать следующее:

  • расположение зоны обслуживания - левая или правая дверь по ходу движения воздуха;
  • комплектацию блока манометром, при заказе данной опции;
  • комплектацию блока опорами - рамой или ножками высотой 100 мм., при заказе данной опции;
  • комплектацию блока переходами для присоединения его к воздуховодам, с указанием присоединительных размеров, при заказе данной опции.

Контактный телефон +7 (495) 504-31-57, электронная почта info@luxfilter.ru

Наверх



Фильтрующий блок , фильтр бокс FH 500
комбинированной очистки воздуха.

Блок собирается из двух и более типовых блоков, герметично соединённых между собой.

Обозначение типового исполнения.



Длина блока (L) определяется как сумма длин используемых типовых блоков.
Производительность блока определяется составом фильтров установленных в типовых блоках.

Для контроля работоспособности фильтров используются жидкостные или дифференциальные манометры.

Блок может устанавливаться на опоры. В качестве опор может использоваться рама высотой 100 мм., которая крепится по периметру к блоку с помощью саморезов. Также в качестве опор могут быть использованы ножки высотой 100 мм., которые устанавливаются по углам блока.

Наверх



Нетиповые фильтрующие блоки , фильтр боксы
грубой или тонкой очистки воздуха FH-N.

Фильтрующие блоки изготавливаются под существующие системы вентиляции для их модернизации. Фильтры используются и разрабатываются под конкретное исполнение.

Обозначение исполнения:

Примеры изготовленной продукции:

Блок FH-N-350-350-1260

Общий вид.
Применяемые фильтры: ФВПcarb_Н-345-745-35-01 – 4 штуки.

Крепление блока к воздуховоду с помощью фланца.

Контактный телефон +7 (495) 504-31-57, электронная почта info@luxfilter.ru
