Воздухораспределитель потолочный ВР 242 для чистых помещений с боковым расположением круглого патрубка с уменьшенными размерами по высоте.



Область применения.

Воздухораспределители потолочные ВР, предназначены для организации воздухообмена в чистых помещениях лечебных учреждений предприятиях фармацевтической, электронной, пищевой и др. отраслях промышленности.

Конструкция.

Конструктивно воздухораспределитель сосотоит из двух герметично сопряженных корпусов -нижнего и верхнего. Верхний корпус воздухораспределителя изготавливается из оцинкованной стали с полиэстеровым покрытием в котором расположен подводящий торцевой патрубок круглого сечения. Нижний корпус - сварной с полимерным покрытием.

Исполнение.

Воздухораспределители изготавливаются с боковым или верхним подводом воздуха.

Воздухораспределительная решетка.

Воздухраспределительная решетка может быть выполнена в виде перфорированного листа или нерегулируемой турбулизирующей решетки. Крепление защитной или воздухораспределительной решетки осуществляется непосредственно к корпусу воздухораспределителя ВР или к рамке, прижимающий фильтр, что позволяет избежать разделки дополнительных отверстий в потолочных конструкциях.



Обозначение воздухораспределителя.

Типоразмер
Размер фильтра (см. таблицу)
Диаметр патрубка ( см. таблицу)
Штуцер для присоединения измерителя аэродинамического сопротивления фильтра
  • 0 - без штуцера
  • 1 - штуцер с присоединением из запотолочного пространства
  • 2 - с датчиком - реле перепада давления
Тип воздухораспределительной решетки
  • А1 - защитная решетка из стального листа с круглой перфорацией с порошковым покрытием
  • А2 - защитная решетка из стального листа с квадратной перфорацией с порошковым покрытием
  • А3 - воздухораспределительная решетка
  • В1 - защитная решетка из нержавеющего листа с круглой перфорацией
  • В2 - защитная решетка из нержавеющего листа с квадратной перфорацией

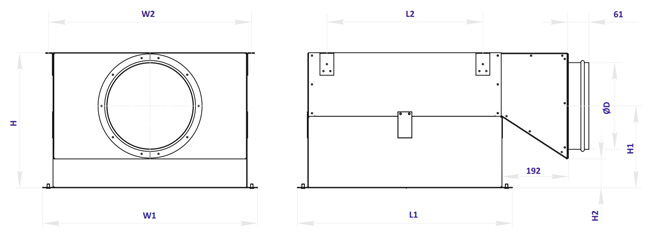

Схема воздухораспределителя.

№ Наименование Размер устанавливаемого фильтра Произ-ть, м3/час Размеры, мм Масса, кг
L1 W1 L2 W2 H H1 H2 D
Под HEPA фильтр с шириной профиля 78 мм
1 ВР 242 305-305-78 305-305-78 120 395 395 360 225 267 139 12 200 10
2 ВР 242 305-610-78 305-610-78 260 395 700 360 530 267 139 12 200 14
3 ВР 242 530-530-78 530-530-78 410 620 620 585 450 317 164 12 250 18
4 ВР 242 610-610-78 610-610-78 550 700 700 665 530 317 164 12 250 21
5 ВР 242 1130-530-78 1130-530-78 890 620 1220 585 1050 382 196 12 315 28
6 ВР 242 1220-610-78 1220-610-78 1120 700 1310 665 1140 382 196 12 315 31
Под HEPA фильтр с шириной профиля 150 мм
7 ВР 242 305-305-150 305-305-150 120 395 395 360 225 340 211 84 200 11
8 ВР 242 305-610-150 305-610-150 260 395 700 360 530 340 211 84 200 15
9 ВР 242 530-530-150 530-530-150 410 620 620 585 450 390 236 84 250 20
10 ВР 242 610-610-150 610-610-150 550 700 700 665 530 390 236 84 250 23
11 ВР 242 1130-530-150 1130-530-150 890 620 1220 585 1050 454 268 84 315 31
12 ВР 242 1220-610-150 1220-610-150 1120 700 1310 665 1140 454 268 84 315 35
Под HEPA фильтр с шириной профиля 300 мм
13 ВР 242 305-305-300 305-305-300 440 395 395 360 225 490 361 233 200 14
14 ВР 242 305-610-300 305-610-300 920 395 700 360 530 490 361 233 200 19
15 ВР 242 530-530-300 530-530-300 1440 620 620 585 450 540 386 233 250 24
16 ВР 242 610-610-300 610-610-300 1940 700 700 665 530 540 386 233 250 27
17 ВР 242 1130-530-300 1130-530-300 3170 620 1220 585 1050 605 418 233 315 37
18 ВР 242 1220-610-300 1220-610-300 3980 700 1310 665 1140 605 418 233 315 41



Производительность указана при скорости потока воздуха 0,45 м/с для фильтров глубиной 78 и 150 мм, 1,6 м/с для фильтров глубиной 300 мм.
