Воздухораспределитель потолочный ВР 322 для чистых помещений с верхним расположением круглого патрубка для подвесных потолков типа "Армстронг".




Область применения.

Воздухораспределители потолочные ВР, предназначены для организации воздухообмена в чистых помещениях лечебных учреждений предприятиях фармацевтической, электронной, пищевой и др. отраслях промышленности.

Конструкция.

Конструктивно воздухораспределитель сосотоит из двух герметично сопряженных корпусов -нижнего и верхнего. Верхний корпус воздухораспределителя изготавливается из оцинкованной стали с полиэстеровым покрытием в котором расположен подводящий торцевой патрубок круглого сечения. Нижний корпус - сварной с полимерным покрытием.

Исполнение.

Воздухораспределители изготавливаются с боковым или верхним подводом воздуха.

Воздухораспределительная решетка.

Воздухраспределительная решетка может быть выполнена в виде перфорированного листа или нерегулируемой турбулизирующей решетки. Крепление защитной или воздухораспределительной решетки осуществляется непосредственно к корпусу воздухораспределителя ВР или к рамке, прижимающий фильтр, что позволяет избежать разделки дополнительных отверстий в потолочных конструкциях.



Обозначение воздухораспределителя.

Типоразмер
Размер фильтра (см. таблицу)
Диаметр патрубка ( см. таблицу)
Штуцер для присоединения измерителя аэродинамического сопротивления фильтра
  • 0 - без штуцера
  • 1 - штуцер с присоединением из запотолочного пространства
  • 2 - с датчиком - реле перепада давления
Тип воздухораспределительной решетки
  • А1 - защитная решетка из стального листа с круглой перфорацией с порошковым покрытием
  • А2 - защитная решетка из стального листа с квадратной перфорацией с порошковым покрытием
  • А3 - воздухораспределительная решетка
  • В1 - защитная решетка из нержавеющего листа с круглой перфорацией
  • В2 - защитная решетка из нержавеющего листа с квадратной перфорацией

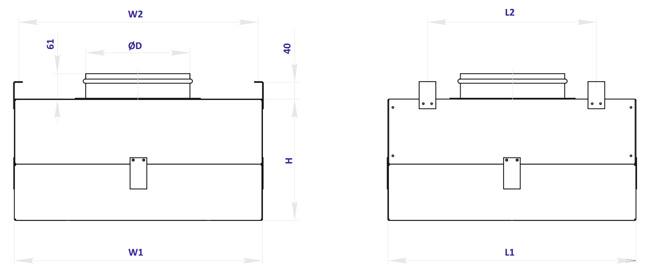

Схема воздухораспределителя.

Наименование Размер устанавливаемого фильтра Произ-ть, м3/час Размеры, мм Масса, кг
L1 W1 L2 W2 H D
Под HEPA фильтр с шириной профиля 78 мм
1 ВР 322 550-550-78 550-550-78 440 595 595 405 574 291 250 15
2 ВР 322 1150-550-78 1150-550-78 945 1195 595 1005 574 291 315 24
Под HEPA фильтр с шириной профиля 150 мм
3 ВР 322 550-550-150 550-550-150 440 595 595 405 574 363 250 17
4 ВР 322 1150-550-150 1150-550-150 945 1195 595 1005 574 363 315 27
Под HEPA фильтр с шириной профиля 300 мм
5 ВР 322 550-550-300 550-550-300 1560 595 595 405 574 513 250 21
6 ВР 322 1150-550-300 1150-550-300 3350 1195 595 1005 574 513 315 34

Производительность указана при скорости потока воздуха 0,45 м/с для фильтров глубиной 78 и 150 мм, 1,6 м/с для фильтров глубиной 300 мм.
